تخيل هذا: مهندس معماري يصنع تصميم البصيرة للمبنى, مهندس يحسب سلامته الهيكلية, ويقوم مصمم داخلي بتعيين كل غرفة. كلهم رائعون. انهم جميعا مكرسة. وهم جميعا يعملون في نفس المشروع. لكن برامجهم لا يتحدث نفس اللغة. هذا البرج الرقمي لبابل ليس قصة بعيدة المنال; إنها حقيقة يومية في بنيان, هندسة, والبناء (AEC) صناعة, وهي واحدة من أكبر حواجز الطرق لمشروع سلس.
الهندسة المعمارية الحديثة تزدهر على برامج متخصصة مثل AutoCAD, ريفيت, سكيتش اب, و Archicad. هذا التنوع قوي, لكنه أنشأ مشهد مجزأ من تنسيقات الملفات غير المتوافقة. النتيجة? تأخير المشروع, إعادة صياغة مكلفة من أخطاء التحويل, والكثير من الإحباط. غالبًا ما يعتمد التعاون الناجح على شيء واحد بسيط: القدرة على ترجمة البيانات بدقة.
النظر في هذا الدليل المترجم العالمي الخاص بك. نحن هنا لإزالة الغموض عن العالم المعقد لتنسيقات الملفات المعمارية, مساعدتك في اختيار الأداة المناسبة لكل مهمة, تبسيط سير العمل الخاص بك, والتعاون مع فريقك كما لم يحدث من قبل. من الخطوط ثنائية الأبعاد الأساسية لـ DWG إلى البيانات الغنية لنموذج BIM ثلاثي الأبعاد, سنغطي كل ما تحتاج إلى معرفته للبناء بشكل أفضل, معاً.
جدول المحتويات
لماذا تنسيقات الملفات المعمارية مهمة للغاية?
إن حفظ عملك أكثر من مجرد النقر فوق زر. تنسيق الملف ليس مجرد دلو رقمي; إنها قاعدة بيانات منظمة للغاية تشكل مخطط عملية التصميم بأكملها. التنسيق الذي تختاره له تأثير تموج, التأثير على كل شيء من المخطط الأولي إلى المبنى النهائي.
إليكم السبب في أنه أمر بالغ الأهمية:
- سلامة البيانات: ما هي المعلومات التي يتم حفظها بالفعل? هل هي مجرد مجموعة من الخطوط التي تبدو وكأنها جدار, أم أنه كائن رقمي ذكي يعرف مواده, تصنيف النار, والتكلفة? يمكن اختيار التنسيق الخاطئ تجريد هذه المعلومات الحيوية, تركك مع أ “أحمق” رسم.
- قابلية التشغيل البيني: هذا هو الكبير. هل يمكن للمهندس الهيكلي فتح الملف الذي أرسلته للتو? هل يمكن للشركة المصنعة استخدام النموذج الخاص بك لتصنيع المكونات? قابلية التشغيل البيني هي المفتاح الذي يفتح العمل الجماعي في عالم من أدوات البرمجيات المختلفة.
- كفاءة سير العمل: فكر في مشروع سباق التتابع. الملف هو العصا. تسليم سلس بين التصميم, الوثائق, والبناء يوفر كميات لا تصدق من الوقت. تسليم تخطيفي يعني التوقف, العودة, والبدء من جديد.
- تعاون: أخيرًا, يتعلق الأمر بجعل الجميع على نفس الصفحة. تتيح استراتيجية تنسيق الملفات الصحيحة المهندسين المعماريين, المهندسين, المقاولون, والعملاء للعمل من مصدر واحد للحقيقة, تقليل سوء الفهم ومصدر رئيسي للأخطاء في الموقع.
تكلفة الحصول على هذا الخطأ حقيقي جدا. أظهرت تقارير الصناعة أنه يمكن تتبع نسبة مئوية كبيرة من تأخير المشروع مباشرة إلى مشكلات التوافق. الوقت الذي يقضيه الوقت في إعادة رسم الخطط أو إعادة تدخل البيانات هو الوقت الذي لا يقضيه على التصميم. أسوأ, يمكن للأخطاء الصغيرة التي تم تقديمها أثناء تحويل الملف بالون إلى التخصص, إصلاحات باهظة الثمن على موقع البناء.
من سنواتي في هذا المجال, أستطيع أن أخبركم أن استراتيجية إدارة الملفات المحددة جيدًا, تأسست في وقت مبكر من حياة المشروع, هي واحدة من أكثر أشكال التأمين فعالية ضد تجاوزات الميزانية والتأخير. إنه أساسي.
المفاهيم التأسيسية: فهم الحمض النووي لملف CAD
قبل أن نقفز إلى قائمة طويلة من ملحقات الملفات, من الأهمية بمكان أن تفهم بعض المفاهيم الرئيسية. هذه هي لبنات البناء التي ستساعدك على فهم كل تنسيق هناك.
1. الأصلي VS. تنسيقات الملفات المحايدة
هذا هو التمييز الأساسي. فكر في الأمر كلغة أسرة سرية مقابل لغة عالمية يمكن للجميع فهمها.
| نوع التنسيق | ما هو | الأفضل ل | الصيد |
|---|---|---|---|
| التنسيقات الأصلية | هذه تنسيقات ملكية تم إنشاؤها لبرنامج معين. فكر .STVT ل revit أو .SKP لرسومات. إنه البرنامج “اللغة الأصلية.” | العمل داخل بيئة برمجيات واحدة. يحافظون على كل جزء من المعلومات, بما في ذلك تاريخ التصميم والذكاء, ميزات حدودي. | يخلقون صوامع رقمية. غالبًا ما يكون مشاركتها مع شخص يستخدم برامج مختلفة مستحيلاً أو يؤدي إلى فقدان بيانات كبير. هذا هو المعروف باسم “قفل البائع.” |
| حيادي (أو مفتوح) تنسيقات | هذه تنسيقات موحدة مصممة خصيصًا لمشاركة البيانات بين البرامج المختلفة. فكر .IFC, .DXF, أو .خطوة. هم “أرضية مشتركة.” | تعاون. هم المفتاح للسماح للمهندس المعماري باستخدام Archicad للعمل بسلاسة مع مهندس باستخدام Tekla. | لتحقيق التوافق العالمي, في بعض الأحيان يتعين عليهم تبسيط البيانات. هذا يمكن أن يعني فقدان تاريخ التصميم, تحويل كائن ذكي إلى “أحمق” الهندسة. |
2. 2د ضد. 3D تنسيقات
هذا التمييز يدور حول أبعاد العالم الذي يصفه ملفك.

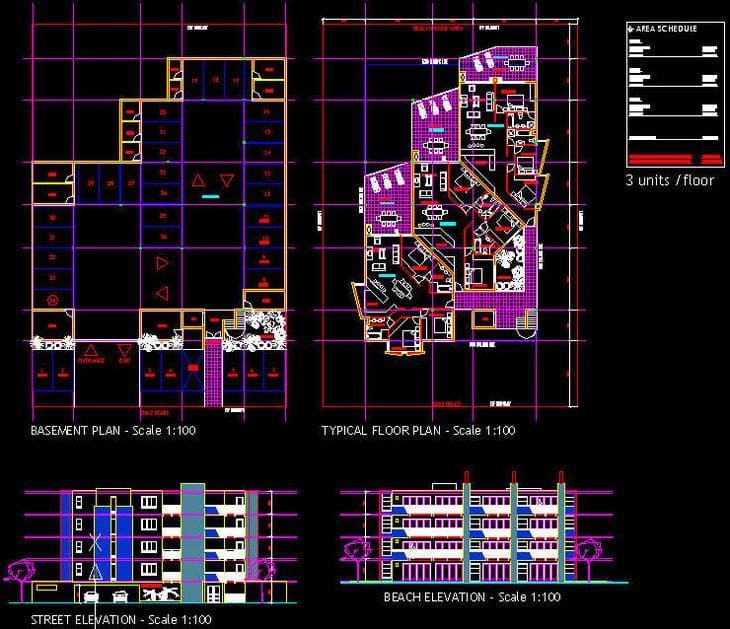

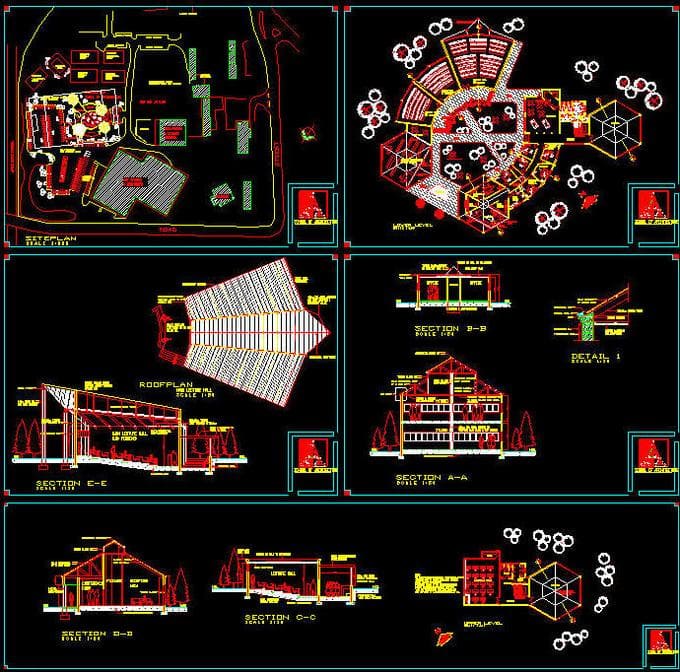

- 2D Cad: هذه الملفات هي التطور الرقمي للوحة الصياغة. يقومون بتخزين مسطحة, معلومات ثنائية الأبعاد باستخدام إحداثيات X و Y. إنها مثالية لخطط الأرضية التقليدية, الارتفاعات, ورسومات قسم. DWG و DXF هم أبطال هذا العالم.
- 3D Cad & بيم: تحدد هذه الملفات الكائنات في مساحة ثلاثية الأبعاد (x, ذ, و z). يقومون بإنشاء نموذج افتراضي للمبنى الذي يمكنك المشي فيه والاستكشاف. 3عادة ما يتم التعامل مع هندسة D بإحدى طريقتين:
- الشبكات المضلعة: تخيل إنشاء شكل من خلال خياطة لحاف صغير معًا, مثلثات مسطحة. هذه شبكة. إنها طريقة رائعة لتقريب السطح وخفيفة الوزن للغاية, مما يجعلها مثالية للتصور, الواقع الافتراضي, والطباعة ثلاثية الأبعاد. STL و OBJ هي تنسيقات شبكية شهيرة.
- B-REP (تمثيل الحدود): هذه هي الطريقة المهنية من الدرجة. بدلا من لحاف المثلثات, يحدد الكائنات باستخدام دقيقة, الأسطح الرياضية. فكر في الأمر مثل نحت شكل من كتلة صلبة من الطين الرقمي. يخلق دقيقًا تمامًا, مواد صلبة محكمة, وهو أمر ضروري للهندسة و BIM. هذه هي التكنولوجيا وراء تنسيقات مثل خطوة والهندسة في الداخل STVT و بلن الملفات.
3. التحول الكبير: من CAD إلى BIM
فهم هذا التطور هو مفتاح فهم الملفات المعمارية الحديثة. إنه أكثر من مجرد إضافة بُعد ثالث.
- كندي (تصميم بمساعدة الكمبيوتر) هو عن الهندسة. يساعدك البرنامج في رسم خطوط تمثل * جدار *. الكمبيوتر لا يعرف أنه جدار; إنه يعلم فقط أنها مجموعة من الخطوط.
- بيم (نمذجة معلومات البناء) هو عن معلومة. في نموذج BIM, الجدار ليس مجرد هندسة. إنه كائن رقمي يحمل البيانات. إنها تعرف موادها, سمكها, تصنيف النار, تكلفتها, وكيف يتصل بالأرض والسقف. ال “أنا” في BIM هو تغيير اللعبة.
الغوص العميق: دليل شامل لتنسيقات الملفات المعمارية
مع المغطاة الأساسيات, دعنا نستكشف تنسيقات الملفات المحددة التي ستواجهها كل يوم. لقد قمنا بتنظيمها من خلال دورهم الأساسي في سير عمل المهندس المعماري.
أ. حجر الزاوية: 2د الصياغة والتأسيسية 3D
هذه هي التنسيقات التي صممت صناعة التصميم الرقمي وتبقى ضرورية اليوم.

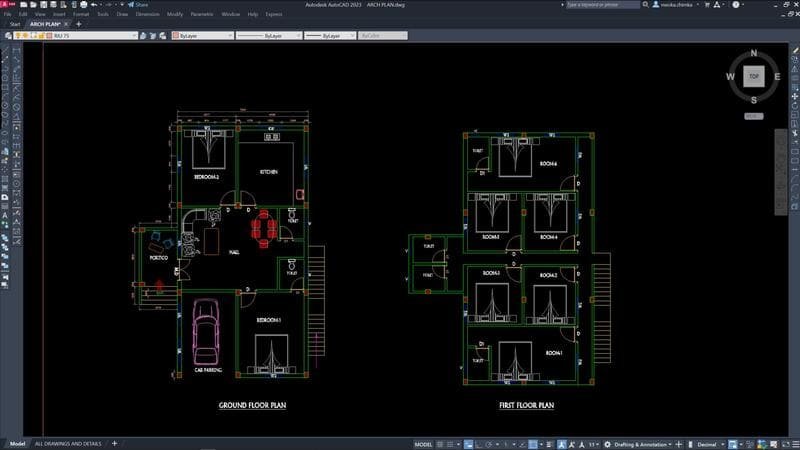

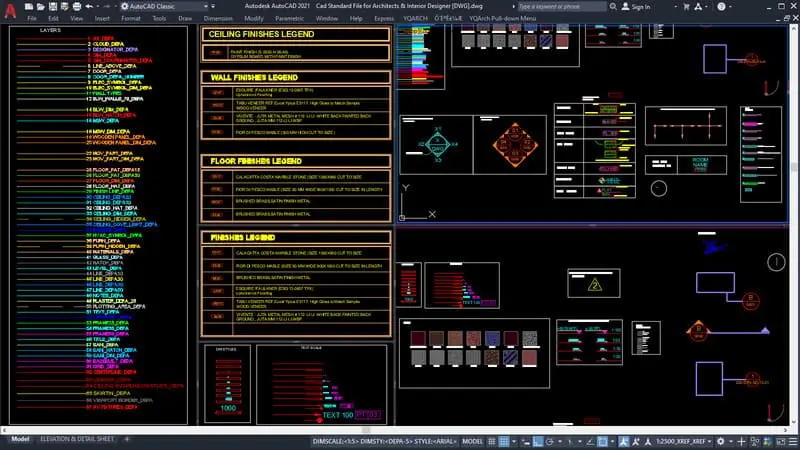

DWG (رسم)
- ما هو: المواطن, تنسيق الملف الثنائي لـ Autodesk AutoCad, صدر لأول مرة في 1982.
- الاستخدام الأساسي: المعيار العالمي بلا منازع لرسومات البناء ثنائية الأبعاد, من خطط الأرضية إلى التفاصيل المعقدة.
- الميزات الرئيسية: يقوم بتخزين بيانات المتجه 2D و 3D بكفاءة, طبقات, كتل, والبيانات الوصفية الأخرى اللازمة لرسومات تقنية مفصلة.
- نصيحة للمحترفين للتعاون: أكبر صداع مع DWG الإصدار عدم توافق. لا يمكن لإصدار أقدم من AutoCAD فتح ملف تم حفظه من إصدار أحدث. تحقق دائمًا من الإصدار الذي يستخدمه المتعاونون. في حين أن معظم برامج CAD يمكنها استيراد DWGs, الترجمة ليست مثالية دائمًا, لذا فإن الفحص البصري أمر لا بد منه.
DXF (رسم تنسيق تبادل)
- ما هو: حل Autodesk لمشكلة توافق DWG. إنه مفتوح, على أساس النص (ASCII) تنسيق محايد.
- الاستخدام الأساسي: لتبادل بيانات الرسم ثنائية الأبعاد عالميًا بين برامج CAD المختلفة.
- الميزات الرئيسية: أن تكون على أساس النص يجعلها أكبر من DWG, لكنه يجعلها أيضًا “روزيتا ستون” يمكن لأي برنامج تصميم تقريبًا قراءة, بما في ذلك برامج رسومات المتجهات مثل Adobe Illustrator و Coreldraw.
- نصيحة للمحترفين للتعاون: إذا كنت بحاجة إلى إرسال رسم ثنائي الأبعاد قابل للتحرير إلى شخص ما ولم تكن متأكدًا من البرنامج الذي يستخدمونه, DXF هو رهانك الأكثر أمانًا. إنها اللغة العالمية لـ 2D CAD.
ب. ثورة BIM: تنسيقات النموذج الذكي
هذه التنسيقات لا تحتوي فقط على الرسومات, لكن غنية بالبيانات, نماذج البناء الذكية.
| النظام البيئي | ملف المشروع | مكون/ملف كائن | ملف قالب |
|---|---|---|---|
| Autodesk Revit | STVT (مشروع Revit) الملف الرئيسي. قاعدة بيانات كاملة لنموذج البناء بأكمله, بما في ذلك كل وجهات النظر, الجداول, والبيانات. | RFA (عائلة Revit) واحد, مكون قابل لإعادة الاستخدام مثل الباب, نافذة, أو قطعة أثاث. هذه هي حدودي وذكي. | RTE (قالب Revit) ملف بداية مع معايير محددة مسبقا, وجهات النظر, والعائلات المحملة لضمان اتساق المشروع. |
| Graphisoft Archicad | بلن (مشروع أرشيكاد) ما يعادل Archicad من RVT. يخزن النموذج ثلاثي الأبعاد الكامل, بيانات المشروع, ومراجع كائن المكتبة. | GSM (كائن مكتبة Archicad) ما يعادل Archicad من RFA. أجزاء المكتبة الفردية مع رموز ثنائية الأبعاد وهندسة ثلاثية الأبعاد. | TPL (قالب Archicad) ملف قالب المبتدئين لمشاريع Archicad, ضمان إعداد ثابت. |
الجسر العالمي: تنسيقات OpenBim
تم تصميم هذه التنسيقات لكسر الجدران بين الأنظمة الإيكولوجية لبرامج BIM المختلفة.
IFC (فصول مؤسسة الصناعة)
- ما هو: التنسيق الأكثر أهمية للتشغيل البيني BIM. IFC محايد, يفتح, والتنسيق المعياري الذي يديره BuildingsMart International.
- الاستخدام الأساسي: لتبادل نماذج البناء الذكية بين تطبيقات BIM المختلفة. على سبيل المثال, يسمح للمهندس المعماري باستخدام Archicad لمشاركة نموذجهم مع مهندس هيكلي باستخدام Revit.
- الميزات الرئيسية: IFC قوية لأنها تنقل ليس فقط الهندسة ثلاثية الأبعاد ولكن أيضا بيانات BIM المرتبطة - properties, التصنيفات, والعلاقات بين الأشياء.
- نصيحة للمحترفين للتعاون: IFC هو قلب وروح “OpenBim” حركة. إنه مفتاح التعاون المحايد للبائع. لكن, تتطلب عملية الترجمة الرعاية. لضمان تبادل ناجح, يحتاج كل من المصدر والمستورد إلى استخدام الإعدادات الصحيحة. قم دائمًا بإجراء تبادل الاختبار أولاً!
كوبي (تبادل معلومات بناء عمليات البناء)
- ما هو: تنسيق يركز على البيانات, غالبًا ما يتم تسليمها كجدول بيانات بسيط.
- الاستخدام الأساسي: لالتقاط وتسليم بيانات الأصول المهمة من نموذج BIM لاستخدامها في إدارة المنشأة وعمليات البناء بعد اكتمال البناء.
- الميزات الرئيسية: يستخلص المعلومات غير الفجوية مثل قوائم المعدات, أوراق بيانات المنتج, ضمانات, وجداول الصيانة الوقائية, جعلها لا تقدر بثمن لمالك المبنى.
ج. التصور & مجموعة أدوات التصميم المفاهيمي
هذه التنسيقات تدور حول إحضار الأفكار إلى الحياة, من الرسومات السريعة إلى الاداءات الواقعية.
SKP (ملف Sketchup)
- ما هو: تنسيق الملف الأصلي لرسم SketchUp, واحدة من برامج النمذجة ثلاثية الأبعاد الأكثر شعبية في العالم وبديهية.
- الاستخدام الأساسي: مثالي للتصميم المفاهيمي السريع, دراسات جماهيرية, واستكشاف الأفكار ثلاثية الأبعاد بسرعة.
- نصيحة للمحترفين للتعاون: Sketchup رائع للمراحل المبكرة من المشروع. غالبًا ما يتم استيراد النماذج إلى برنامج BIM أو تقديم أكثر قوة لمزيد من التطوير والتوثيق.
FBX, OBJ, و 3DS (3D تنسيقات التصور)
- 3DS: تنسيق قديم من الأيام الأولى من الاستوديو ثلاثي الأبعاد (الآن 3DS Max). بينما لا يزال مواجهته, تم استبداله إلى حد كبير بتنسيقات أكثر حداثة.
- OBJ: بسيط, يفتح, وتنسيق مدعوم على نطاق واسع لهندسة شبكة ثلاثية الأبعاد. إنها فرس عمل موثوق بنقل النماذج بين برامج النمذجة مثل Rhino, الخلاط, و 3DS كحد أقصى.
- FBX (Filmbox): تنسيق التبادل القوي لـ Autodesk, تم تصميمه لنقل العالية بين التطبيقات ثلاثية الأبعاد. إنه الخيار الأفضل عندما تحتاج إلى الاحتفاظ بالبيانات المعقدة مثل المواد, القوام, إعدادات الإضاءة, وحتى الرسوم المتحركة.
3DM (طراز Rhino 3D)
- ما هو: التنسيق الأصلي لـ Rhin3d, أداة نمذجة قوية تشتهر بـ Nurbs (غير موحدة بنس بنس) تكنولوجيا.
- الاستخدام الأساسي: خلق مجمع, عضوي, والمنحنيات والأسطح التي تتدفق الحرة التي يصعب تحقيقها في البرامج الأخرى. مفضل بين المصممين الذين يدفعون حدود الشكل المعماري.
د. تنسيقات متخصصة وتصنيع
هذه التنسيقات تخدم محددة, أغراض شديدة التركيز في سير عمل التصميم.
STL (مجسم)
- ما هو: التنسيق المهيمن للطباعة ثلاثية الأبعاد. يصف هندسة سطح نموذج ثلاثي الأبعاد باستخدام شبكة من المثلثات.
- الاستخدام الأساسي: إرسال نموذج رقمي إلى طابعة ثلاثية الأبعاد لإنشاء نموذج أو نموذج فعلي.
- الحد الرئيسي: تحتوي ملفات STL على * فقط * هندسة السطح. ليس لديهم معلومات حول اللون, مادة, نَسِيج, أو حتى مقياس النموذج. إنه شكل نقي.
مع (ملف تصميم microstation)
- ما هو: تنسيق الملف الأصلي لأنظمة بنتلي’ microstation.
- الاستخدام الأساسي: يستخدم بشكل شائع في مشاريع الهندسة المدنية والبنية التحتية واسعة النطاق, مثل الطرق, الجسور, خطوط السكك الحديدية, ونباتات الطاقة.
حلمة الثدي (ملف Navisworks)
- ما هو: Navisworks هو برنامج مراجعة المشروع من Autodesk. ملف NWD هو خفيف الوزن “لقطة” التي تجمع بين النماذج من العديد من التنسيقات المختلفة (مثل RVT, DWG, و IFC) إلى واحد, ملف سهل التنقل.
- الاستخدام الأساسي: لتنسيق المشروع, 4D تسلسل البناء, و, الأهم من ذلك, كشف الاشتباك- الإبلاغ عن حيث الأنظمة المختلفة (مثل السباكة والكهرباء) تتداخل مع بعضها البعض قبل بدء البناء.
التطبيق العملي: كيفية اختيار تنسيق الملف الصحيح
النظرية رائعة, لكن كيف تطبقها? إليك دليل البداية السريعة يعتمد على المهام المعمارية المشتركة.
ما هو التنسيق الذي يجب أن أستخدمه…?
- …إنشاء رسومات بناء ثنائية الأبعاد مفصلة لفريقي?
يستخدم DWG. إنه معيار الصناعة واللغة الأصلية في أوتوكاد. - …مشاركة خطط ثنائية الأبعاد مع مستشار قد لا يكون لديه أوتوكاد?
أرسل أ DXF إذا كانوا بحاجة إلى تحرير الرسم. أرسل أ PDF إذا كانوا بحاجة فقط لعرضه أو طباعته. - …تطوير مشروع BIM كامل حيث يستخدم الجميع في المكتب Revit?
عصا مع STVT للمشروع الرئيسي, استخدام RFA ملفات لمكوناتك. - …التعاون في مشروع BIM مع شركة تستخدم Archicad?
هذه هي المهمة المثالية ل IFC. إنه الجسر الذي يربط بين عالمين برمجيين مختلفين. - …ترسم بسرعة مفهوم ثلاثي الأبعاد لاجتماع العميل?
SKP (سكيتش اب) هو أفضل صديق لك هنا. إنه سريع, حدسي, ورائع لتصور المرحلة المبكرة. - …إرسال نموذج مفصل إلى فنان التصور لاتخاذ الديمقراطية?
FBX هو الخيار الأفضل لأنه يحمل معظم البيانات (مواد, القوام, إضاءة). OBJ هو خيار ثاني موثوق به. - …3د طباعة نموذج مادي لتصميمي?
قم بتصدير النموذج الخاص بك باعتباره STL ملف. - …الجمع بين النماذج من المهندس المعماري, مهندس هيكلي, ومهندس MEP للتحقق من الاشتباكات?
قم بتجميع جميع الملفات المختلفة إلى واحدة حلمة الثدي ملف باستخدام Navisworks لمراجعة شاملة للمشروع.
توافق البرامج في لمحة
يمنحك هذا الجدول نظرة عامة سريعة على مدى تعامل تطبيقات البرامج الشائعة مع تنسيقات الملفات الشائعة. (✅ = الدعم الكامل, ⚠ = جزئي أو استيراد/تصدير فقط, ❌ = لا دعم)
| تنسيق الملف | أوتوكاد | ريفيت | سكيتش اب | أركيكاد | 3س ماكس | وحيد القرن |
|---|---|---|---|---|---|---|
| DWG | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| DXF | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| STVT | ⚠ (عرض فقط) | ✅ | ❌ | ⚠ (عبر IFC) | ⚠ (رابط فقط) | ❌ |
| IFC | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| SKP | ⚠ (يستورد) | ⚠ (رابط/استيراد) | ✅ | ⚠ (الاستيراد/التصدير) | ✅ | ✅ |
| OBJ | ⚠ (يستورد) | ❌ | ✅ | ✅ | ✅ | ✅ |
| FBX | ⚠ (يستورد) | ✅ | ✅ | ⚠ (الاستيراد/التصدير) | ✅ | ✅ |
| STL | ⚠ (يستورد) | ⚠ (الرابط/التصدير) | ✅ | ✅ | ✅ | ✅ |
البطل المجهول: لماذا لا يزال PDF ضروريًا في الهندسة المعمارية
في عالم من النماذج ثلاثية الأبعاد الذكية, من السهل التغاضي عن تنسيق متواضع مثل PDF. لكن هذا سيكون خطأ. PDF (تنسيق وثيقة محمولة) يلعب دورًا فريدًا وحيويًا في سير العمل المعماري.
الأدوار الرئيسية لـ PDF في الهندسة المعمارية
| فائدة | لماذا يهم المهندسين المعماريين |
|---|---|
| إمكانية الوصول الشاملة | يمكن لأي شخص على أي جهاز فتح ملف PDF دون الحاجة إلى برنامج CAD باهظ الثمن. هذا يجعله التنسيق المثالي لمشاركة الخطط مع العملاء, المقاولون, والمسؤولون العموميون. |
| حماية النزاهة المهنية | PDF يشبه الطباعة الرقمية. إنه غير قابل للتطبيق افتراضيًا, الذي يحمي ملكيتك الفكرية ويمنع التغييرات غير المصرح بها على تصميماتك المصممة بعناية. |
| خفيفة الوزن ومحمولة | قد يصعب إرسال ملفات CAD و BIM الضخمة عبر البريد الإلكتروني أو المشاركة. PDF يضغط هذه الرسومات الكبيرة في حجم ملف يمكن التحكم فيه دون فقدان الوضوح البصري. |
| أساس تحويل CAD | عند تجديد مبنى قديم, غالبًا ما تبدأ بمخططات الورق. يتم فحص هذه في PDFs, التي تعمل بعد ذلك كأساس ل “ورقة إلى كاد” عملية التحويل, تحويل صورة ثابتة مرة أخرى إلى رسم رقمي قابل للتحرير. |
أفضل الممارسات لإدارة الملفات والتعاون
اختيار التنسيق الصحيح هو الخطوة الأولى. إدارة هذه الملفات بشكل فعال هي الثانية. فيما يلي بعض أفضل الممارسات التي ستوفر لك وفريقك ساعات لا حصر لها ومنع الصداع الكبير.
- إنشاء بيئة بيانات مشتركة (CDE): لا تعتمد على إرسال الملفات مرارًا وتكرارًا. استخدم منصة سحابة مركزية (مثل Autodesk Construction Cloud, Trimble Connect, أو Procore) حيث يمكن للجميع الوصول إلى أحدث ملفات المشروع. هذا يصبح مصدر الحقيقة الخاص بك.
- تنفيذ اتفاقية تسمية موحدة: أوقف فوضى الملفات المسماة `final_plan_v2_use_this_one.dwg`. إنشاء واضح, نظام التسمية المنطقي الذي يتبعه الجميع. غالبًا ما يشمل الهيكل الجيد رقم المشروع, تأديب, مستوى, والنسخة. على سبيل المثال: `2401-ARC-L01-TROOPLAN-V03.RVT`.
- استخدم التحكم الصارم في الإصدار: يجب أن يتعامل CDE الخاص بك, لكن المبدأ أمر حاسم. تعرف دائمًا على الملف الأكثر حداثة ولديه سجل واضح للإصدارات السابقة. هذا يمنع شخص ما من العمل بطريق الخطأ على نموذج قديم.
- إجراء عمليات تدقيق واجتماعات تنسيق منتظمة: جدولة اجتماعات أسبوعية أو ثنائية الأسبوع لمزامنة النماذج من جميع التخصصات. استخدم أدوات مثل Navisworks لتشغيل اكتشاف الصدام وحل المشكلات قبل أن تصبح مشاكل بناء في العالم الحقيقي.
- حدد خطة تنفيذ BIM الخاصة بك (bep) في البداية: هذا هو كتاب قواعد مشروعك. قبل أن يبدأ أي عمل تصميم, يجب أن توثق BEP بوضوح تنسيقات الملفات التي سيتم استخدامها للتبادل, أي مستوى من التفاصيل (لود) مطلوب في كل مرحلة, والبروتوكولات الدقيقة لمشاركة البيانات.
خاتمة: بناء مستقبل أكثر تعاونا
عالم تنسيقات الملفات المعمارية هو مزيج ديناميكي وأحيانًا مربكًا من اللغات الملكية والمترجمين العالميين. أهم الوجبات الجاهزة هو أنه لا يوجد واحد “أفضل” شكل. يعتمد الاختيار الصحيح دائمًا على المهمة, الأدوات, والفريق.
إن فهم الفرق الأساسي بين CAD القائم على الهندسة و BIM الغنية بالمعلومات هو مفتاح التنقل في المشهد الحديث. من خلال إتقان هذه اللغات الرقمية - مع العلم عند استخدام تنسيق أصلي مثل RVT للعمل الداخلي ومتى تستخدم تنسيق محايد مثل IFC للتعاون - يمكنك تحطيم الحواجز, تقليل الأخطاء, وتحرير فريقك للتركيز على ما يفعلونه بشكل أفضل: تصميم وإنشاء بيئة مبنية لا تصدق في المستقبل.
جاهز لتحسين سير عمل التصميم الخاص بك?
إتقان تنسيقات الملفات خطوة حرجة. إذا كنت تبحث عن تعزيز كفاءة فريقك وتعاونه, استكشف خدمات CAD و BIM Consulting Professional اليوم. دعونا نبني بشكل أفضل, معاً.
الأسئلة المتداولة (التعليمات)
س 1: ما هو الفرق الرئيسي بين DWG وملف DXF?
أ: فكر في الأمر بهذه الطريقة: DWG هو أوتوكاد خاص, تنسيق ملف مضغوط, مثالي عندما تعمل داخل النظام البيئي Autodesk. DXF هو الجمهور, المزيد من تنسيق ملفات المطوّلة المصمم ليكون مترجمًا عالميًا, التأكد من أن أي برنامج CAD تقريبًا يمكنه فتح رسم ثنائي الأبعاد الخاص بك.
Q2: هل يمكنني فتح رائحة (STVT) ملف إذا لم يكن لدي Revit?
أ: لا يمكنك تحرير ملف RVT مباشرة بدون Revit. لكن, لديك خيارات. يمكنك استخدام عارض Autodesk المجاني عبر الإنترنت للنظر في النموذج. للتعاون, أفضل طريقة هي أن تطلب من المرسل تصدير النموذج إلى تنسيق محايد مثل IFC, الذي يمكنك فتحه بعد ذلك في برنامج BIM الآخر.
س 3: لماذا يعد تنسيق IFC مهمًا جدًا لمستقبل الهندسة المعمارية?
أ: IFC هو مفتاح “OpenBim.” يعزز مستقبل حيث المهندسين المعماريين, المهندسين, ويمكن للمقاولين اختيار أفضل برنامج لوظائفهم المحددة دون أن يتم قفلهم في منتجات شركة واحدة. إنه يضمن أن يتمكن الجميع من التعاون بفعالية, مما يؤدي إلى أفضل, المباني الأكثر كفاءة.
س 4: هل STL تنسيق جيد لعرض معماري مفصل?
أ: لا, بالتأكيد لا. تم تصميم STL لغرض واحد: 3الطباعة د. أنه يحتوي فقط على الشكل الخام للنموذج. للعروض التقديمية, تحتاج إلى تنسيق يدعم الألوان, مواد, والقوام, مثل FBX, OBJ, أو حتى PDF ثلاثي الأبعاد.
س 5: ما الفرق بين ملف RFA وملف RVT?
أ: إنه الفرق بين لبنة ليغو وقلعة ليغو كاملة. ملف RFA هو واحد, مكون قابل للتحميل (رائحة “عائلة”), مثل نافذة محددة أو مكتب. ملف RVT هو مشروع Revit بالكامل - “قلعة”- حيث تضع كل RFA الخاص بك “الطوب.”
