Architekturabschnittsmodelle: Der ultimative Leitfaden zur Visualisierung des Designs

Grundlegende Zeichnungen: Abschnitt verstehen vs. Plan und Höhe

Bevor wir in die Abschnittsmodelle eintauchen, Es ist wichtig zu verstehen, wo sie in die drei Kerntypen von Architekturzeichnungen passen. Für alle, die neu in der Architektur sind, die Bedingungen “planen,” “Abschnitt,” Und “Elevation” kann verwirrend sein. Lassen Sie uns sie mit einer einfachen Analogie aufschlüsseln: eine Paprika (oder Paprika).

Stellen Sie sich ein Gebäude wie eine hohle Paprika vor. Alle drei Zeichnungstypen sind “orthographische Projektionen,” Das ist eine schicke Art zu sagen, dass sie flach sind, 2D-Ansichten eines 3D-Objekts ohne perspektivische Verzerrung. Es handelt sich um maßstabsgetreue Darstellungen.

• Planen: Stellen Sie sich vor, Sie schneiden die Paprika horizontal in Scheiben, etwa auf halber Höhe, und den Deckel abnehmen. Wenn Sie direkt auf den Schnitt schauen, Du siehst den Plan. In Architektur, Dies ist ein horizontaler Schnitt durch ein Gebäude, normalerweise ungefähr 4 Füße (oder 1.2 Meter) über dem Boden. Es zeigt Ihnen die Raumaufteilung, die Dicke der Wände, und die Platzierung von Türen und Fenstern auf dieser Ebene.
• Elevation: Jetzt, Legen Sie die ganze Paprika auf einen Tisch und betrachten Sie sie direkt von vorne. Das ist die Vorderansicht. Es zeigt das äußere Erscheinungsbild – die Fassade des Gebäudes, seine Materialien, und seine Gesamtform von außen. Du hast eine Front, zurück, und zwei Seitenansichten.

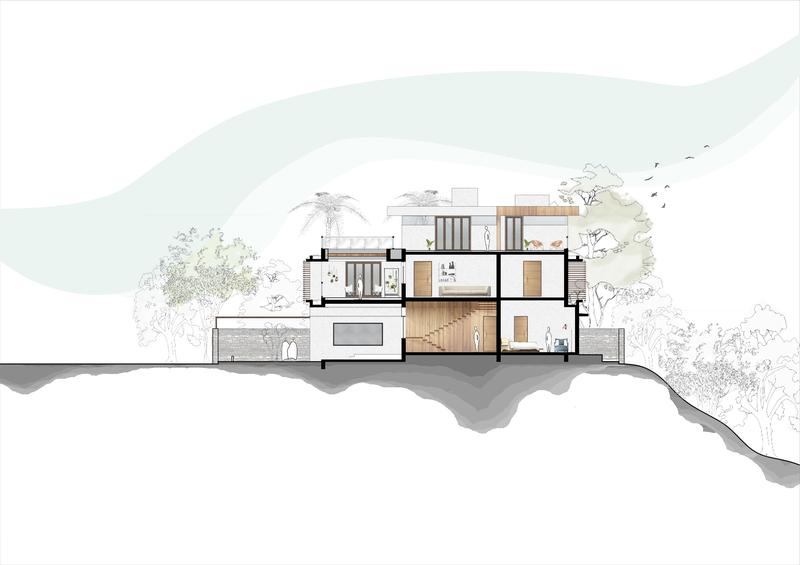

• Abschnitt: Endlich, Nehmen Sie die Paprika und schneiden Sie sie vertikal von oben nach unten in Scheiben. Jetzt können Sie alles im Inneren sehen – den Hohlraum, die Dicke der Haut, und die Samen. Eine Schnittzeichnung bewirkt dasselbe für ein Gebäude. Es handelt sich um einen vertikalen Schnitt, der die Innenräume freigibt, raumhohen Höhen, die Struktur, die es hält, und wie verschiedene Etagen miteinander verbunden sind.

Hier ist ein kurzer Vergleich, um es noch klarer zu machen:

Letztlich, während Pläne zeigen Was ist in einer Raum- und Höhendarstellung wie es aussieht von außen, Abschnitte sind einzigartig. Sie zeigen wie alles funktioniert und sich anfühlt auf der Innenseite, das wahre dreidimensionale Erlebnis der Architektur offenbaren.

Eine Typologie von Abschnittsmodellen & Zeichnungen

So wie ein Filmemacher unterschiedliche Kamerawinkel verwendet, um eine Geschichte zu erzählen, Ein Architekt entscheidet, wohin “schneiden” ein Abschnitt, der eine spezifische Erzählung über das Gebäude enthüllt. Nicht alle Abschnitte sind gleich; Jeder Typ dient einem einzigartigen Zweck.

1. Voll vs. Teilschnittmodelle

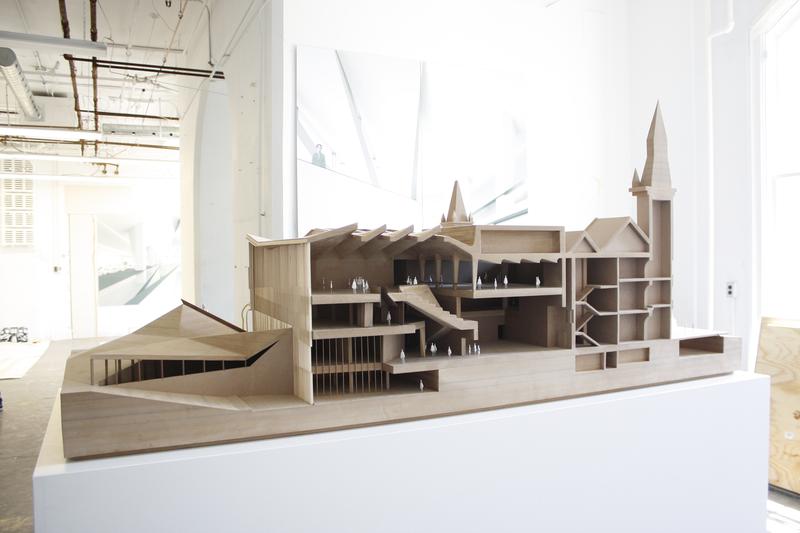

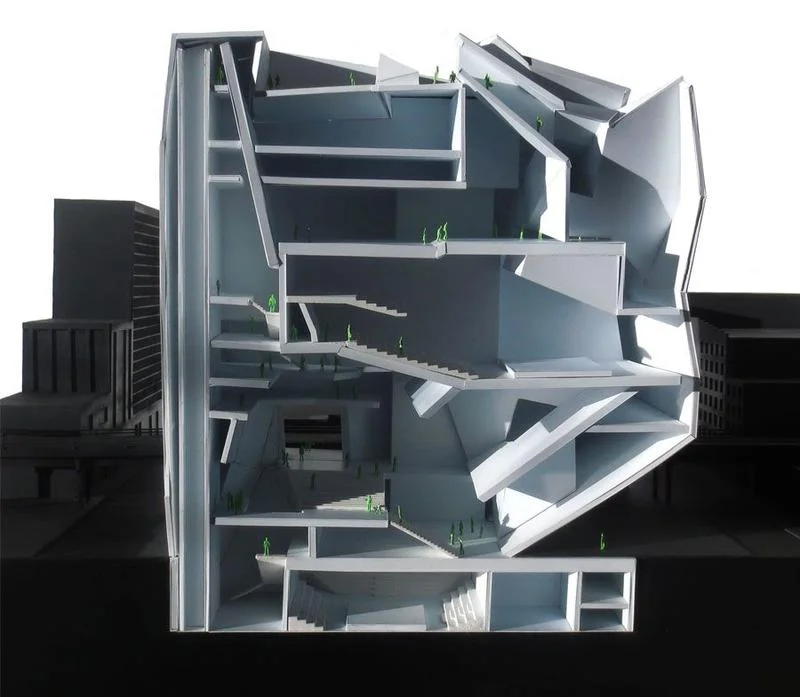

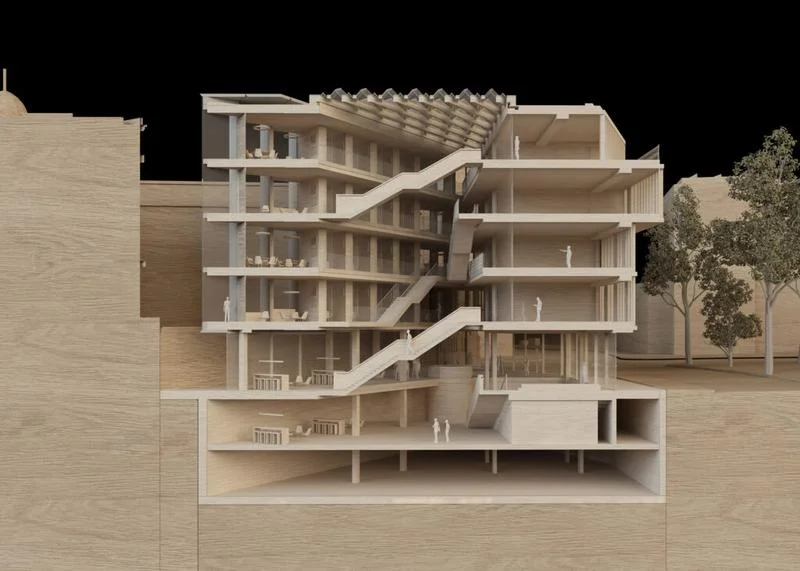

• Vollständige Abschnittsmodelle: Hier, Ein ganzes Gebäude wird entlang einer seiner Hauptachsen zerschnitten, Von Ende zu Ende. Das ist, als würde man einen Apfel gerade in der Mitte durchschneiden. Dieser Ansatz eignet sich am besten, um einen umfassenden Überblick über ein großes oder komplexes Gebäude zu geben, wie ein Wolkenkratzer oder ein Flughafenterminal. Es zeigt, wie alle verschiedenen Teile des Gebäudes als zusammenhängendes Ganzes zusammenarbeiten.

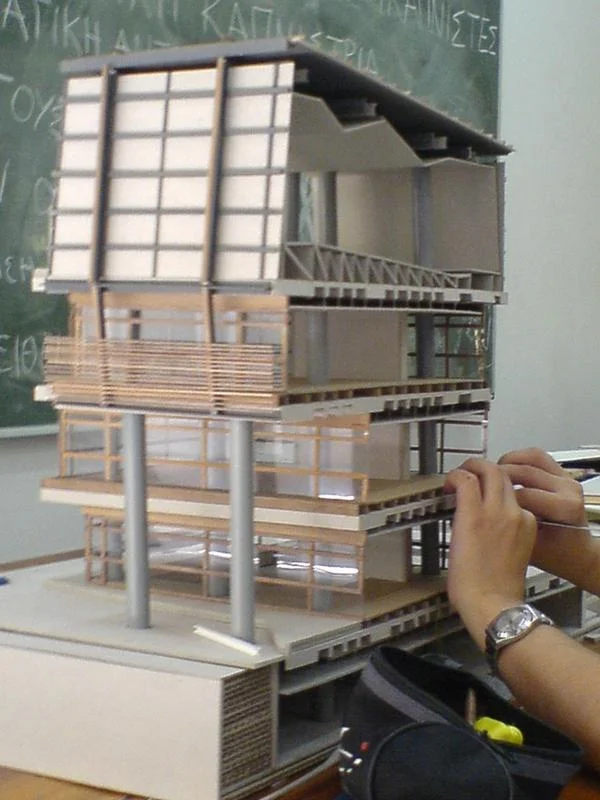

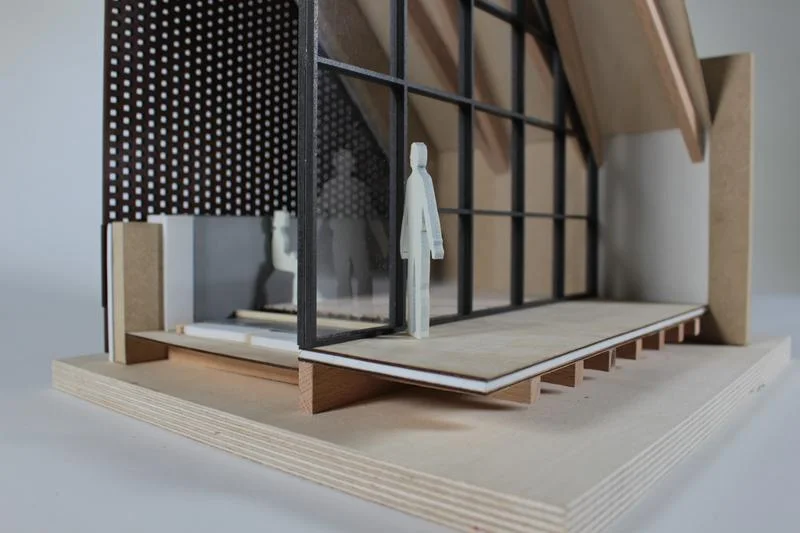

• Teilschnittmodelle: Anstatt das gesamte Gebäude zu durchschneiden, Ein Teilabschnitt konzentriert sich nur auf einen bestimmten Punkt, wichtiger Bereich. Dies ähnelt eher dem Ausschneiden eines kleinen Stücks aus einem Kuchen, um die Schichten an einer Stelle zu sehen. Diese Technik eignet sich perfekt zum Heranzoomen eines wichtigen Designmerkmals, wie zum Beispiel eine komplexe Treppe, ein einzigartiges Fassadendetail, oder ein zentrales Atrium.

2. Schnittansichten

Dies ist eine clevere Hybridzeichnung. Es kombiniert einen sauberen Schnitt im Vordergrund mit einer Standardansicht der Wände und Räume, die darin liegen darüber hinaus der Schnitt. Diese Technik eignet sich hervorragend für die Bereitstellung von Kontext. Der Betrachter kann die Details des ausgeschnittenen Teils klar erkennen und gleichzeitig verstehen, wie dieser Raum mit dem Rest des Innenraums dahinter zusammenhängt. Es verleiht dem Bild Tiefe und hilft dem Betrachter, sich im größeren Volumen zurechtzufinden.

3. Schnittperspektiven

Dies ist ein weiterer kraftvoller und ausdrucksstarker Hybrid. In einer Schnittperspektive, Die Schnittebene selbst wird als Ebene dargestellt, 2D-Zeichnung, aber der Raum dahinter ist perspektivisch gezeichnet. Dadurch entsteht ein dramatisches Gefühl von Tiefe und Realismus. Es ist ein hervorragendes Werkzeug, um nicht nur den physischen Raum, sondern auch die Atmosphäre und die beabsichtigte Nutzung dieses Raums zu kommunizieren. Zum Beispiel, Es kann den Ablauf eines industriellen Prozesses oder die dynamische Energie einer öffentlichen Lobby wirkungsvoll darstellen.

4. Axonometrische Schnittmodelle

Dies ist eine einzigartige 3D-Technik, bei der das Gebäude geschnitten wird, aber dann wird das gesamte Modell schräg dargestellt (normalerweise eine isometrische oder axonometrische Projektion). Statt einer Wohnung, Geradeaussicht, Sie erhalten eine dynamischere dreidimensionale Ansicht des geschnittenen Gebäudes. Dies ist besonders effektiv, um komplexe räumliche Beziehungen darzustellen, die in einem einfachen 2D-Schnitt möglicherweise schwer zu erfassen sind.

5. Detaillierte Abschnitte

Auch Abschnittsdetails genannt, Das sind die “Arbeitstier” Bauzeichnungen. Ein Detailausschnitt ist eine Nahaufnahme, Großformatige Zeichnung eines kleinen, aber kritischen Teils eines größeren Abschnitts. Sein Zweck besteht darin, genau zu zeigen, wie ein Gebäude zusammengesetzt ist. Hier legen Architekten die genaue Anordnung der Materialien an wichtigen Verbindungsstellen fest – dort, wo eine Wand auf das Dach trifft, wie ein Fenster abgedichtet wird, oder wie das Fundament mit dem Boden verbunden ist. Für Hochleistungsgebäude wie ein Passivhaus, Diese Zeichnungen sind für die Detaillierung von Dingen wie der durchgehenden Luftbarriere unerlässlich.

Die Kunst der Schöpfung: Wie Abschnittsmodelle erstellt werden

Ein Schnittmodell zum Leben zu erwecken ist ein Handwerk, das technische Präzision mit künstlerischer Vision verbindet. Der Erstellungsprozess folgt im Allgemeinen einem von zwei Pfaden: das Traditionelle, praktischer Ansatz der physikalischen Modellerstellung, oder das Moderne, leistungsstarke Welt der digitalen Modellierung.

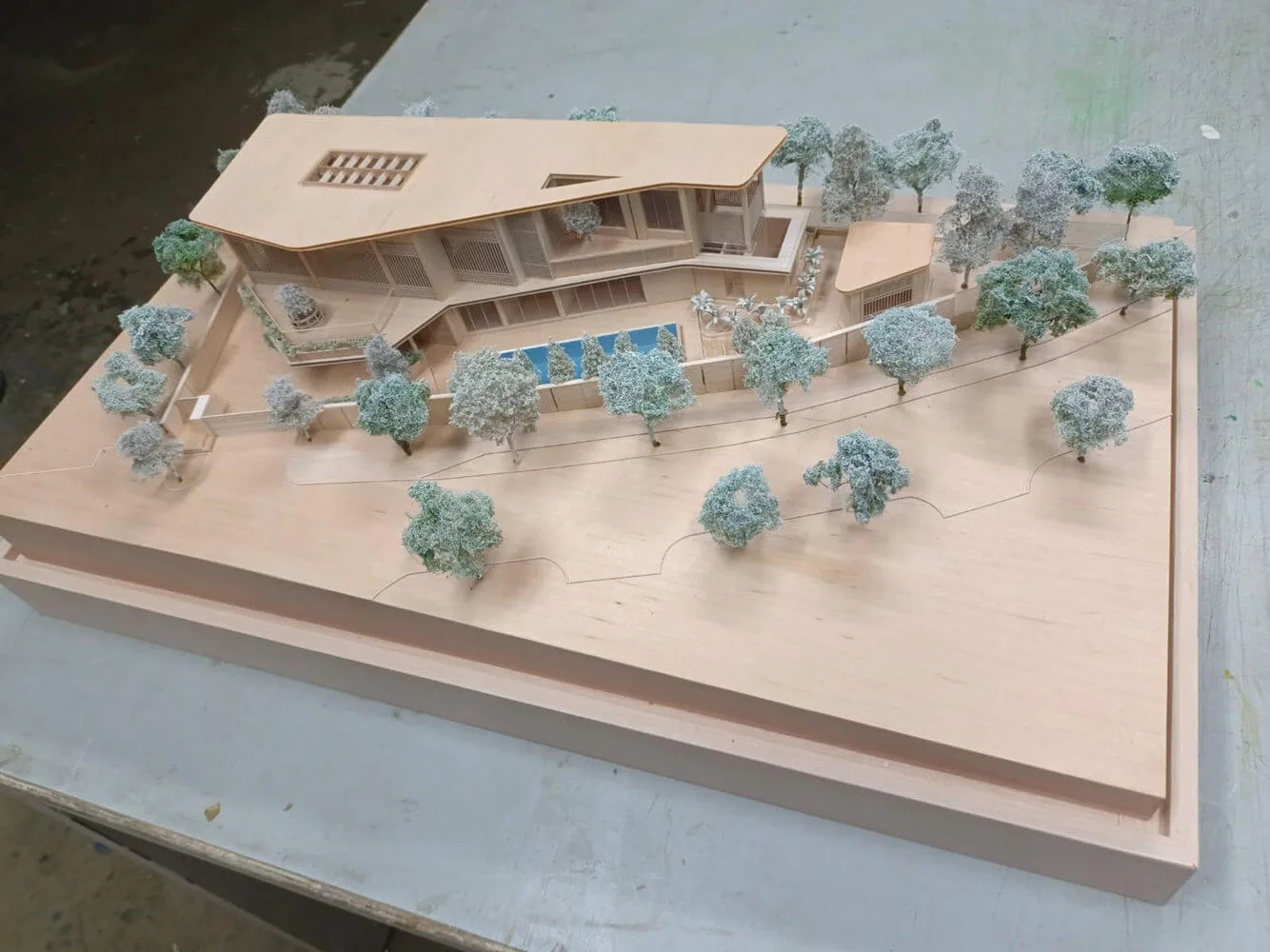

A. Das physikalische Modell: Eine greifbare Vision

Ein physikalisches Modell hat etwas einzigartig Mächtiges. Es ist ein Objekt, um das man herumlaufen kann, berühren, und Erfahrungen mit anderen in einem gemeinsamen Raum. Die Materialauswahl ist ein entscheidender Teil des Prozesses, denn das Material selbst hilft, die Geschichte zu erzählen.

Auswahl der richtigen Materialien

Herstellungstechniken

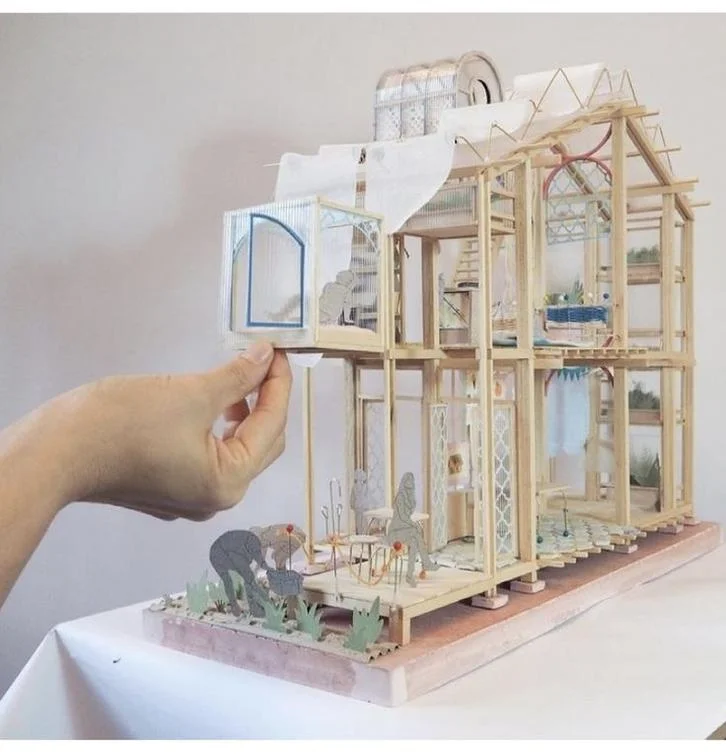

• Traditionelle Handwerkskunst: Dies ist die altbewährte Methode der sorgfältigen Messung, Schneiden, Gestaltung, und Materialien von Hand zusammenbauen. Es bietet dem Modellbauer vollständige künstlerische Kontrolle und führt zu einem Unikat, gefertigtes Objekt, aber es ist sehr arbeitsintensiv.
• Digitale Herstellung: Bei diesem modernen Ansatz werden digitale Designdateien zur Steuerung automatisierter Werkzeuge verwendet, Überbrückung der Lücke zwischen einem Computermodell und einem physischen Objekt.
  • 3D Druck: Diese Technologie hat den Modellbau revolutioniert. Es ermöglicht die Erstellung unglaublich komplexer und komplizierter Formen direkt aus einer digitalen 3D-Datei, was von Hand fast unmöglich zu bauen wäre.
  • Laserschnitt & CNC -Fräsen: Diese Techniken eignen sich perfekt, um absolute Präzision zu gewährleisten. Laserschneider können flache Materialien wie Acryl und Holz mit unglaublicher Genauigkeit durchtrennen, während CNC-Fräsen detaillierte Formen aus massiven Materialblöcken schnitzen können.

B. Das digitale Modell: Eine virtuelle Welt voller Details

Digitale Schnittmodelle bieten eine unglaubliche Flexibilität, Präzision, und die Fähigkeit, leicht überarbeitet zu werden. Sie werden mit einer Reihe leistungsstarker Softwaretools erstellt, jeweils mit seinen eigenen Stärken.

Das digitale Toolkit des Architekten

Abschnittsmodelle in Aktion: Fallstudien aus der Praxis

Der beste Weg, die Leistungsfähigkeit eines Abschnittsmodells zu verstehen, besteht darin, es in Aktion zu sehen. Sehen wir uns einige Beispiele aus der Praxis an, um zu sehen, wie sie zur Lösung spezifischer Designherausforderungen und zur Vermittlung überzeugender Architekturideen eingesetzt wurden.

Fallstudie 1: Unterirdische Komplexität aufdecken – Das Dongbu-Gebäude, Seoul

• Die Herausforderung: Dieses kommerzielle Projekt zeichnete sich durch eine Innovation aus, mehrstöckiger unterirdischer Raum, der den Einzelhandel integriert, Geschäft, und Parkplatz. Die Brillanz des Designs war unter der Erde verborgen.
• Die Rolle des Abschnittsmodells: Das Modell wurde entworfen, um diese unterirdische Welt darzustellen. Ein vollständiger Schnitt enthüllte die komplizierten vertikalen Verbindungen zwischen den verschiedenen Ebenen. Durch die Verwendung von Soft, warme Beleuchtung in diesen unterirdischen Räumen, Das Modell lenkte die Aufmerksamkeit des Betrachters auf dieses Schlüsselmerkmal, es von einem verborgenen Element zum Star der Show machen.

Fallstudie 2: Transformation kommunizieren – PMQ, Hongkong

• Die Herausforderung: Dieses Projekt umfasste die Renovierung historischer Polizeiquartiere in ein modernes, lebendiges kreatives Zentrum. Ziel war es, diesen dramatischen Wandel von alt zu neu zu kommunizieren.
• Die Rolle des Abschnittsmodells: Die Modellbauer haben eine Single erstellt, leistungsstarkes Modell, das auf einzigartige Weise a zeigte “vorher und nachher” Sicht. Ein Teil des Abschnitts zeigte das Alte, grau, alte Wände, während der andere Teil ins Saubere überging, Weiß, renovierte Räume. Um die Geschichte zu vervollständigen, Die neuen Räume wurden mit winzigen Menschen bevölkert, bunt, detaillierte Zahlen von Menschen, die kreative Aktivitäten ausüben, den neuen Zweck des Gebäudes zum Leben erwecken.

Fallstudie 3: Präsentiert komplizierte Innenräume – Xiqu-Zentrum, Hongkong

• Die Herausforderung: Dieses siebenstöckige Zentrum für darstellende Künste für die Chinesische Oper verfügte über ein äußerst komplexes Interieur, mit einem großen Theater und einem großen, Freilufthof, eingebettet in das Gebäude.
• Die Rolle des Abschnittsmodells: Ein Standardschnitt in der Mitte hätte diese Hauptmerkmale durchtrennt. Stattdessen, Die Modellbauer nutzten eine Strategie, versetzter Abschnittsschnitt. Dadurch konnten die Zuschauer das große Theater und den Innenhof in ihrer Gesamtheit sehen, Wertschätzung ihres vollen Maßstabs und ihrer Details, und gleichzeitig verstehen, wie sie in die gesamte Gebäudestruktur passen.

Fallstudie 4: Riesige Ausmaße einfangen – Flughafen Hopkins, Dubai

• Die Herausforderung: Wie vermittelt man das Große?, Der schwebende Raum eines riesigen Flughafenterminals zeigt gleichzeitig die Details im menschlichen Maßstab, die ihn zum Funktionieren bringen?
• Die Rolle des Abschnittsmodells: Im Großen und Ganzen erstellt 1:50 Skala, Dieses Modell hat beides erreicht. Die Weitläufigkeit der Dachkonstruktion war sofort erkennbar, Aber der Ausschnitt ermöglichte es den Zuschauern, einen Blick in das geschäftige Innere zu werfen. Das Modell enthielt unglaubliche Details, von Markenaufklebern in den Läden bis hin zu winzigen menschlichen Figuren, Schaffen Sie ein realistisches Flughafenambiente und vermitteln Sie ein echtes Gefühl für die Größe.

Fallstudie 5: Interaktion ermöglichen – Bibliothek in Seattle

• Die Herausforderung: Das Design dieser Bibliothek konzentrierte sich auf Wärme, Haptische Materialien und die Schaffung einladender Innenräume. Der Architekt wollte, dass sich die Kunden auf einer tieferen Ebene mit dem Entwurf auseinandersetzen.
• Die Rolle des Abschnittsmodells: Dieses Modell wurde interaktiv konzipiert. Es konnte in Abschnitte zerlegt werden, Es ermöglicht dem Betrachter, verschiedene Teile des Gebäudes physisch festzuhalten und zu erkunden. Dieser praktische Ansatz ermöglicht es den Menschen, die Textur der äußeren Ziegelmuster und die von Holz dominierten Innenräume zu schätzen, Dadurch entsteht ein viel stärkeres und einprägsameres Verständnis des Designs.

Die praktischen Aspekte: Herausforderungen, Lösungen, und Kosten

Während Abschnittsmodelle unglaublich wertvoll sind, Ihre Erstellung bringt eine Reihe einzigartiger Herausforderungen mit sich. Das Verständnis dieser praktischen Aspekte ist sowohl für Architekten als auch für ihre Kunden wichtig.

Häufige Herausforderungen im Modellbau

1. Genaue Maßstäbe und Proportionen erreichen: Es erfordert enormes Geschick, die Abmessungen eines Gebäudes in Originalgröße präzise in ein Modell im kleinen Maßstab zu übertragen. Schon kleine Fehler können die räumlichen Beziehungen verfälschen.
2. Komplexität darstellen: Es kann äußerst schwierig und zeitaufwändig sein, hochkomplexe Designs mit gekrümmten Oberflächen oder komplexen Innenmerkmalen genau in einem physischen Modell zu erfassen.
3. Auswahl der richtigen Materialien: Auswahl von Materialien, die die Texturen wirkungsvoll darstellen, endet, und Transparenz des realen Gebäudes ist eine Kunstform. Die falsche Wahl kann den Realismus des Modells untergraben.
4. Zeit- und Kostenmanagement: Hochwertig, Detaillierte Schnittmodelle sind arbeitsintensiv. Der damit verbundene Zeit- und Kostenaufwand kann erheblich sein, insbesondere für große und komplexe Projekte.

Wie Architekten diese Herausforderungen meistern können

• Priorisieren und vereinfachen: Ein gutes Model muss nicht alles zeigen. Architekten konzentrieren sich oft auf die Darstellung der wichtigsten Designelemente, die die Kernidee kommunizieren, Vereinfachen Sie weniger wichtige Bereiche, um das Modell klar und überschaubar zu halten.
• Verwenden Sie visuelle Hinweise, um die Kommunikation zu verbessern: Das Modell kann mit Anmerkungen erweitert werden, Farbcodierung zur Unterscheidung von Materialien, oder integrierte Beleuchtung zur Hervorhebung bestimmter Merkmale. Dies hilft dem Modell, eine klarere Geschichte zu erzählen.
• Ergänzen Sie das Modell mit anderen Medien: Ein physikalisches Modell ist am wirkungsvollsten, wenn es zusammen mit anderen Darstellungsformen verwendet wird. Kombinieren des Modells mit 2D-Zeichnungen, Digitale Renderings, und eine mündliche Erklärung sorgt für ein umfassendes Verständnis, das die Einschränkungen jedes einzelnen Mediums überwindet.

Wie viel kostet ein Schnittmodell eines Hauses??

Dies ist eine häufige und wichtige Frage. Die Kosten können stark variieren, aber ein typischer Bereich für ein physisches Schnittmodell eines Hauses ist von $500 Zu $5,000, und manchmal mehr. Der Endpreis hängt von mehreren Schlüsselfaktoren ab:

• Größe und Komplexität: Eine größere, Eine komplexere Hausgestaltung erfordert natürlich mehr Zeit und Material, was zu höheren Kosten führt.
• Detailstufe: Ein einfaches Massenmodell ist viel günstiger als ein sehr detailliertes Modell mit Innenmöbeln, Landschaftsbau, und realistische Materialoberflächen.
• Verwendete Materialien: Grundmaterialien wie Schaumstoffplatten und Pappe sind kostengünstig, während hochwertige Hölzer, Acrylfarben, und Metalle erhöhen die Kosten.
• Herstellungsmethode: Fortgeschrittene Techniken wie 3D-Druck oder Laserschneiden verursachen möglicherweise höhere anfängliche Einrichtungskosten, können jedoch manchmal die Arbeitszeit im Vergleich zu rein handgefertigten Methoden verkürzen.

Das menschliche Element: Wer erstellt Schnittmodelle??

Während Architekten die Gebäude entwerfen, Die Erstellung eines hochwertigen physischen Schnittmodells ist ein Spezialhandwerk A professioneller Modellbauer oder ein Spezialist für physikalische Modelle übernimmt dies häufig. Dies sind Handwerker mit einzigartigen und wertvollen Fähigkeiten.

Ein erfahrener Modellbauer ist ein Übersetzer. Sie nehmen die zweidimensionalen Zeichnungen und abstrakten Ideen des Architekten auf und übersetzen sie in eine greifbare Form, dreidimensionales Objekt, das jeder verstehen kann. Ihr Fachwissen ist entscheidend, um die Lücke zwischen Vision und Realität zu schließen.

Zu den Fähigkeiten eines professionellen Modellbauers gehören::

• Ein tiefes Verständnis für Architekturzeichnungen, Skala, und Konstruktionsprinzipien.
• Kenntnisse in einer breiten Palette von Materialien und deren Verarbeitung.
• Außergewöhnliche handwerkliche Fähigkeiten, Präzision, und Liebe zum Detail.
• Kenntnisse in modernen digitalen Fertigungstechnologien wie 3D-Druck und Laserschneiden, und die Fähigkeit, sie mit traditionellen Techniken zu integrieren.

Dies ist ein äußerst kollaborativer Prozess. Der Modellbauer arbeitet während des gesamten Erstellungsprozesses eng mit dem Architekturdesignteam zusammen, Dabei wird sichergestellt, dass das endgültige Modell nicht nur schön verarbeitet ist, sondern auch die Kerndesignabsicht genau und effektiv kommuniziert.

Die Zukunft der Abschnittsmodelle: Digitale und interaktive Horizonte

Das Sektionsmodell ist kein Relikt der Vergangenheit; Es ist ein Konzept, das sich mit der Technologie ständig weiterentwickelt. Die Zukunft ist eine Mischung aus Physischem und Digitalem, Schaffung noch wirkungsvollerer und immersiverer Möglichkeiten, architektonisches Design zu erleben.

• Digitale Verbesserungen: Stellen Sie sich vor, Sie richten Ihr Tablet auf ein physisches Schnittmodell. Durch Erweiterte Realität (AR), Man konnte digitale Überlagerungen der verborgenen Systeme des Gebäudes sehen, wie die Sanitär- oder Elektroverkabelung.
• Eintauchende Erfahrungen: Mit Virtuelle Realität (VR), Sie können noch einen Schritt weiter gehen. Sie können ein digitales Schnittmodell nehmen und “innen gehen,” So können Sie virtuell durch die Räume gehen, um ein wirkliches Gefühl für deren Größe zu bekommen, Licht, und Atmosphäre, bevor auch nur ein einziger Stein gelegt wird.
• Interaktive Funktionen: Physikalische Modelle selbst werden dynamischer. Mittlerweile sind sie oft integriert, ferngesteuerte Beleuchtungssysteme, bewegliche Teile, und modular, Herausnehmbare Abschnitte, die den Betrachter dazu einladen, sich mit dem Design auseinanderzusetzen und es praktischer zu erkunden, unvergessliche Art und Weise.

Trotz dieser unglaublichen digitalen Fortschritte, das Einfache, Die spürbare Kraft eines gut gestalteten physischen Modells bleibt bestehen. Ein gemeinsam genutztes physisches Objekt hat einen einzigartigen Wert, um den sich ein Team zur Diskussion versammeln kann, Debatte, und gemeinsam ein Design verfeinern.

Abschluss: Ein Werkzeug für Einsicht und Inspiration

Das Architekturschnittmodell ist so viel mehr als nur ein Miniaturgebäude. Es ist ein tiefgreifendes Werkzeug zur Analyse, ein unverzichtbares Kommunikationsgerät, und eine tiefe Quelle der Designinspiration. Es überbrückt auf elegante Weise die Lücke zwischen der abstrakten Welt einer zweidimensionalen Zeichnung und der realen Welt, dreidimensionales Erlebnis eines Gebäudes.

Ob es in sorgfältiger Handarbeit aus Holz und Schaumstoff gefertigt ist, oder digital generiert und in der virtuellen Realität erkundet, Der grundlegende Zweck des Abschnittsmodells bleibt unverändert: die Außenhaut eines Designs zu durchschneiden, um sein Herz zu enthüllen, seine Struktur, und seine Seele. Die Beherrschung der Kunst und Wissenschaft des Schnittmodells ist eine wesentliche Fähigkeit für jeden Architekten, der einen klaren Entwurf anstrebt, Bauen Sie mit Zuversicht, und wirkungsvoll kommunizieren.

Häufig gestellte Fragen (FAQ)

Q1: Ist ein physisches Schnittmodell, das in einem Standardangebot eines Architekten enthalten ist?

A: Typischerweise, NEIN. Ein Standard-Architekturangebot umfasst professionelle Designdienstleistungen wie Zeichnungen und Projektmanagement. Die Erstellung eines physischen Modells gilt als zusätzliche Dienstleistung, da hierfür Fachkräfte erforderlich sind, Materialien, und bedeutende Zeit. Es wird in der Regel auf Wunsch des Kunden separat angeboten.

Q2: Hilft es einem Architekten, Abschnittsmodelle in ein Portfolio aufzunehmen??

A: Ja, absolut. Es bereichert das Portfolio eines Architekten erheblich. Es demonstriert ihre Fähigkeit, in drei Dimensionen zu denken und zu kommunizieren, und demonstriert ein ausgefeiltes Raumverständnis, Struktur, und Details. Dies ist für potenzielle Kunden sehr beeindruckend, Arbeitgeber, und akademische Institutionen.

Q3: Was ist der Hauptvorteil eines physischen Schnittmodells gegenüber einem digitalen??

A: Der entscheidende Vorteil ist seine spürbare Präsenz. Ein physisches Modell ist ein gemeinsames Objekt, um das sich eine Gruppe von Menschen versammeln kann, zeigen auf, und in einer Besprechung besprechen. Dies direkt, Taktile Interaktion kann eine andere und manchmal effektivere Art des kollaborativen Dialogs fördern als der Blick auf einen Bildschirm.

Q4: Was ist der allererste Schritt beim Erstellen einer Schnittzeichnung??

A: Der erste und wichtigste Schritt ist die Auswahl Ihres “Schnittlinie.” Sie müssen strategisch darüber nachdenken, wo Sie das Gebäude durchschneiden möchten. Ziel ist es, einen Weg zu wählen, der die wichtigsten und informativsten Beziehungen zwischen den Schlüsselräumen und Strukturelementen Ihres Entwurfs offenlegt.

Q5: Was ist der beste Maßstab für ein Schnittmodell??

A: Es gibt keine Single “am besten” Skala; es kommt immer auf den Einsatzzweck des Modells an. Zur Darstellung der Gesamtzusammenhänge innerhalb eines großen Gebäudes, ein kleinerer Maßstab wie 1:100 oder 1:200 ist oft wirksam. Zur Darstellung detaillierter Konstruktionen, Innenarchitekturelemente, oder Materialverbindungen, ein größerer Maßstab wie 1:50, 1:25, oder auch 1:10 ist passender.
