Modelli di sezione architettonica: La guida definitiva alla visualizzazione del design

Disegni fondamentali: Comprendere la sezione vs. Pianta e prospetto

Prima di immergerci nella sezione modelli, è fondamentale capire dove si inseriscono all’interno dei tre tipi principali di disegni architettonici. Per chiunque sia nuovo all'architettura, i termini “piano,” “sezione,” E “elevazione” può creare confusione. Analizziamoli con una semplice analogia: un peperone (o peperone).

Pensa a un edificio come a un peperone cavo. Tutti e tre i tipi di disegno lo sono “proiezioni ortografiche,” che è un modo elegante per dire che sono piatti, 2Viste D di un oggetto 3D senza alcuna distorsione prospettica. Sono rappresentazioni in scala reale.

• Piano: Immagina di affettare il peperone orizzontalmente, circa a metà altezza, e rimuovere la parte superiore. Se guardi direttamente il taglio, vedi il piano. Nell'architettura, questa è una sezione orizzontale di un edificio, di solito circa 4 piedi (O 1.2 metri) sopra il pavimento. Ti mostra la disposizione delle stanze, lo spessore delle pareti, e il posizionamento di porte e finestre a quel livello.
• Elevazione: Ora, posiziona il peperone intero su un tavolo e guardalo direttamente dalla parte anteriore. Questa è l'elevazione frontale. Mostra l’aspetto esterno: la facciata dell’edificio, i suoi materiali, e la sua forma complessiva dall'esterno. Hai una facciata, Indietro, e due prospetti laterali.
• Sezione: Finalmente, prendi quel peperone e affettalo verticalmente dall'alto verso il basso. Adesso puoi vedere tutto ciò che c'è dentro: lo spazio vuoto, lo spessore della pelle, e i semi. Un disegno di sezione fa lo stesso per un edificio. È un taglio verticale che rivela gli spazi interni, altezze dal pavimento al soffitto, la struttura che lo sostiene, e come si collegano i diversi piani.

Ecco un rapido confronto per renderlo ancora più chiaro:

Alla fine, mentre i piani mostrano Che cosa è in uno spazio e mostrano prospetti come appare dall'esterno, le sezioni sono uniche. Mostrano come funziona e si sente all'interno, rivelando la vera esperienza tridimensionale dell’architettura.

Una tipologia di modelli di sezione & Disegni

Proprio come un regista utilizza diversi angoli di ripresa per raccontare una storia, un architetto sceglie dove “taglio” una sezione per rivelare una narrazione specifica sull'edificio. Non tutte le sezioni sono uguali; ogni tipo ha uno scopo unico.

1. Completo vs. Modelli a sezione parziale

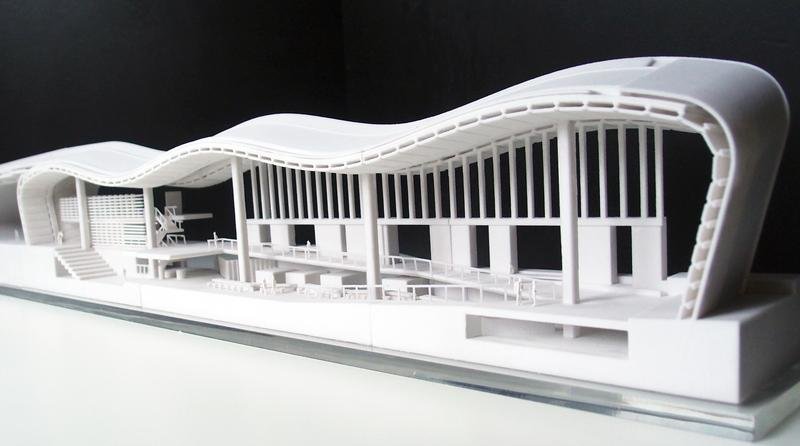

• Modelli a sezione intera: Qui, un intero edificio viene tagliato lungo uno dei suoi assi principali, da un capo all'altro. È come tagliare una mela a metà. Questo approccio è ideale per fornire una panoramica completa di un edificio grande o complesso, come un grattacielo o un terminal aeroportuale. Mostra come tutte le diverse parti dell'edificio lavorano insieme come un insieme coeso.
• Modelli a sezione parziale: Invece di tagliare l'intero edificio, una sezione parziale si concentra solo su uno specifico, zona importante. È più come tagliare una piccola fetta da una torta per vedere gli strati in un punto. Questa tecnica è perfetta per ingrandire una caratteristica chiave del design, come una scala complessa, un dettaglio unico della facciata, o un atrio centrale.

2. Prospetti sezionali

Questo è un disegno ibrido intelligente. Combina una sezione netta tagliata in primo piano con una vista in prospetto standard delle pareti e degli spazi che si trovano al di là il taglio. Questa tecnica è brillante per fornire il contesto. Lo spettatore può vedere chiaramente i dettagli della porzione tagliata e allo stesso tempo comprendere come quello spazio si relaziona con il resto degli interni dietro di esso. Aggiunge profondità e aiuta gli spettatori a orientarsi all'interno del volume più ampio.

3. Prospettive sezionali

Questo è un altro ibrido potente ed espressivo. In una prospettiva sezionale, il piano di taglio stesso viene visualizzato come piatto, 2disegno D, ma lo spazio dietro è disegnato in prospettiva. Ciò crea un drammatico senso di profondità e realismo. È uno strumento eccellente per comunicare non solo lo spazio fisico ma anche l’atmosfera e la destinazione d’uso di quello spazio. Per esempio, può mostrare efficacemente il flusso di un processo industriale o l'energia dinamica di una lobby pubblica.

4. Modelli di sezione assonometrica

Questa è una tecnica 3D unica in cui l'edificio viene tagliato, ma poi l'intero modello viene presentato in un angolo (solitamente una proiezione isometrica o assonometrica). Invece di un appartamento, visione diretta, si ottiene una visione tridimensionale più dinamica dell'edificio affettato. Ciò è particolarmente efficace per mostrare relazioni spaziali complesse che potrebbero essere difficili da comprendere da una semplice sezione 2D.

5. Sezioni dettagliate

Noto anche come dettagli della sezione, questi sono i “cavallo di battaglia” disegni di costruzione. Una sezione dettagliata è un primo piano, disegno su larga scala di una parte piccola ma fondamentale di una sezione più ampia. Il suo scopo è mostrare esattamente come è composto un edificio. È qui che gli architetti specificano l'esatto assemblaggio dei materiali nelle giunzioni chiave, dove un muro incontra il tetto, come viene sigillata una finestra, o come la fondazione si collega al terreno. Per edifici ad alte prestazioni come una Casa Passiva, questi disegni sono essenziali per dettagliare cose come la barriera d'aria continua.

L'arte della creazione: Come vengono realizzati i modelli di sezione

Dare vita a un modello in sezione è un mestiere che unisce precisione tecnica e visione artistica. Il processo di creazione generalmente segue uno dei due percorsi: il tradizionale, approccio pratico alla realizzazione di modelli fisici, o il moderno, potente mondo della modellazione digitale.

UN. Il modello fisico: Una visione tangibile

C'è qualcosa di straordinariamente potente in un modello fisico. È un oggetto su cui puoi camminare, tocco, ed esperienza con gli altri in uno spazio condiviso. La scelta del materiale è una parte fondamentale del processo, poiché il materiale stesso aiuta a raccontare la storia.

Scegliere i materiali giusti

Tecniche di fabbricazione

• Artigianato tradizionale: Questo è il metodo consacrato dal tempo per misurare meticolosamente, taglio, modellando, e assemblando i materiali a mano. Offre al modellista un controllo artistico completo e si traduce in un pezzo unico, oggetto artigianale, ma è molto laborioso.
• Fabbricazione digitale: Questo approccio moderno utilizza file di progettazione digitale per guidare gli strumenti automatizzati, colmare il divario tra un modello computerizzato e un oggetto fisico.
  • 3D Printing: Questa tecnologia ha rivoluzionato il modellismo. Consente la creazione di forme incredibilmente complesse e intricate direttamente da un file digitale 3D, che sarebbe quasi impossibile da costruire a mano.
  • Taglio laser & Macinazione CNC: Queste tecniche sono perfette per garantire una precisione assoluta. I laser cutter possono tagliare materiali piatti come acrilico e legno con incredibile precisione, mentre le frese CNC possono ritagliare forme dettagliate da solidi blocchi di materiale.

B. Il modello digitale: Un mondo virtuale di dettagli

I modelli con sezione digitale offrono un'incredibile flessibilità, precisione, e la possibilità di essere facilmente revisionati. Vengono creati utilizzando una gamma di potenti strumenti software, ognuno con i propri punti di forza.

Il toolkit digitale dell’architetto

Modelli di sezione in azione: Casi di studio nel mondo reale

Il modo migliore per comprendere la potenza di un modello in sezione è vederlo in azione. Esploriamo diversi esempi del mondo reale per vedere come sono stati utilizzati per risolvere specifiche sfide di progettazione e comunicare idee architettoniche convincenti.

Caso di studio 1: Rivelare la complessità sotterranea – L'edificio Dongbu, Seul

• La sfida: Questo progetto commerciale presentava un aspetto innovativo, spazio sotterraneo multilivello che integrava la vendita al dettaglio, Attività commerciale, e parcheggio. La brillantezza del design era nascosta sotto terra.
• Il ruolo del modello di sezione: Il modello è stato progettato per mostrare questo mondo sotterraneo. Un taglio a sezione intera ha rivelato le intricate connessioni verticali tra i diversi livelli. Usando morbido, illuminazione calda all'interno di questi spazi sotterranei, il modello ha attirato l’attenzione dello spettatore su questa caratteristica chiave, trasformandolo da elemento nascosto a protagonista dello spettacolo.

Caso di studio 2: Comunicare la trasformazione – PMQ, Hong Kong

• La sfida: Questo progetto prevedeva la ristrutturazione degli storici quartieri della polizia in uno moderno, vivace centro creativo. L'obiettivo era comunicare questa drammatica trasformazione dal vecchio al nuovo.
• Il ruolo del modello di sezione: I modellisti ne hanno creato uno unico, modello potente che mostrava in modo univoco a “prima e dopo” visualizzazione. Una parte della sezione mostrava il vecchio, grigio, pareti invecchiate, mentre l'altra parte è passata al clean, bianco, spazi rinnovati. Per completare la storia, i nuovi spazi si popolarono di tiny, colorato, cifre dettagliate delle persone impegnate in attività creative, dando vita al nuovo scopo dell’edificio.

Caso di studio 3: Vetrina di interni intricati – Centro Xiqu, Hong Kong

• La sfida: Questo centro per le arti dello spettacolo di sette piani per l'opera cinese aveva interni molto complessi, con un grande teatro e un grande, cortile all'aperto annidato all'interno dell'edificio.
• Il ruolo del modello di sezione: Uno standard tagliato a metà avrebbe tagliato queste caratteristiche chiave. Invece, i modellisti hanno utilizzato una strategia, taglio della sezione sfalsata. Ciò ha permesso agli spettatori di vedere il grande teatro e il cortile nella loro interezza, apprezzandone l'intera scala e i dettagli, pur capendo come si inseriscono nella struttura complessiva dell'edificio.

Caso di studio 4: Catturare una scala immensa – Aeroporto Hopkins, Dubai

• La sfida: Come trasmetti il ​​vasto, lo spazio svettante di un enorme terminal aeroportuale, mostrando anche i dettagli a scala umana che lo fanno funzionare?
• Il ruolo del modello di sezione: Creato in grande 1:50 scala, questo modello ha ottenuto entrambi. La vastità della struttura del tetto è stata subito evidente, ma il taglio in sezione ha permesso agli spettatori di guardare dentro il vivace interno. Il modello includeva dettagli incredibili, dalle decalcomanie dei marchi nei negozi alle minuscole figure umane, creando un ambiente aeroportuale realistico e dando un vero senso di scala.

Caso di studio 5: Abilitazione dell'interazione – Biblioteca di Seattle

• La sfida: Il design di questa libreria si è concentrato sul calore, materiali tattili e creando invitanti spazi interni. L'architetto voleva che i clienti si connettessero con il design a un livello più profondo.
• Il ruolo del modello di sezione: Questo modello è stato progettato per essere interattivo. Potrebbe essere smontato in sezioni, consentendo agli spettatori di trattenere ed esplorare fisicamente diverse parti dell'edificio. Questo approccio pratico consente alle persone di apprezzare la trama dei motivi esterni in mattoni e gli interni dominati dal legno, creando una comprensione molto più forte e memorabile del design.

Gli aspetti pratici: Sfide, Soluzioni, e Costi

Mentre i modelli di sezione sono incredibilmente preziosi, crearli comporta una serie unica di sfide. Comprendere questi aspetti pratici è importante sia per gli architetti che per i loro clienti.

Sfide comuni nella realizzazione di modelli

1. Raggiungere dimensioni e proporzioni accurate: Ci vuole un'abilità immensa per tradurre con precisione le dimensioni di un edificio a grandezza naturale in un modello in piccola scala. Anche piccoli errori possono distorcere le relazioni spaziali.
2. Rappresentare la complessità: Disegni molto complessi con superfici curve o caratteristiche interne complesse possono essere estremamente difficili e richiedere molto tempo per essere catturati con precisione in un modello fisico.
3. Scegliere i materiali giusti: Selezionare materiali che rappresentino efficacemente le texture, finiture, e la trasparenza dell'edificio reale è una forma d'arte. La scelta sbagliata può minare il realismo del modello.
4. Gestire tempi e costi: Alta qualità, i modelli di sezioni dettagliate richiedono molto lavoro. Il tempo e i costi coinvolti possono essere significativi, soprattutto per progetti grandi e complessi.

Come gli architetti possono affrontare queste sfide

• Dare priorità e semplificare: Un buon modello non ha bisogno di mostrare tutto. Gli architetti spesso si concentrano sulla rappresentazione degli elementi chiave del design che comunicano l'idea centrale, semplificando le aree meno importanti per mantenere il modello chiaro e gestibile.
• Usa segnali visivi per migliorare la comunicazione: Il modello può essere arricchito con annotazioni, codifica a colori per differenziare i materiali, o illuminazione integrata per evidenziare caratteristiche specifiche. Ciò aiuta il modello a raccontare una storia più chiara.
• Integra il modello con altri media: Un modello fisico è più potente se utilizzato insieme ad altre forme di rappresentazione. Combinazione del modello con disegni 2D, rendering digitali, e una spiegazione verbale fornisce una comprensione completa che supera i limiti di ogni singolo mezzo.

Quanto costa un modello in sezione di una casa?

Questa è una domanda comune e importante. Il costo può variare ampiamente, ma proviene un intervallo tipico per un modello in sezione fisica di una casa $500 A $5,000, e talvolta di più. Il prezzo finale dipende da diversi fattori chiave:

• Dimensioni e complessità: Uno più grande, una progettazione più complessa della casa richiederà naturalmente più tempo e materiali, comportando un costo più elevato.
• Livello di dettaglio: Un semplice modello volumetrico sarà molto più economico di un modello altamente dettagliato che includa i mobili interni, paesaggio, e finiture materiche realistiche.
• Materiali utilizzati: I materiali di base come il pannello in schiuma e il cartone sono economici, mentre legni di alta qualità, acrilici, e i metalli aumenteranno il costo.
• Metodo di fabbricazione: Tecniche avanzate come la stampa 3D o il taglio laser possono avere costi di installazione iniziali più elevati ma a volte possono ridurre i tempi di manodopera rispetto ai metodi puramente artigianali.

L'elemento umano: Chi crea modelli di sezione?

Mentre gli architetti progettano gli edifici, creare un modello di sezione fisica di alta qualità è un mestiere specializzato UN modellista professionista o uno specialista di modelli fisici spesso si impegna. Si tratta di artigiani con competenze uniche e preziose.

Un modellista esperto è un traduttore. Prendono i disegni bidimensionali e le idee astratte dell’architetto e li traducono in qualcosa di tangibile, oggetto tridimensionale che tutti possono comprendere. La loro esperienza è fondamentale per colmare il divario tra visione e realtà.

Le competenze di un modellista professionista includono:

• Una profonda conoscenza dei disegni architettonici, scala, e principi costruttivi.
• Competenza in una vasta gamma di materiali e su come lavorarli.
• Abilità artigianali eccezionali, precisione, e attenzione ai dettagli.
• Competenza nelle moderne tecnologie di fabbricazione digitale come la stampa 3D e il taglio laser, e la capacità di integrarli con le tecniche tradizionali.

Questo è un processo altamente collaborativo. Il modellista lavora a stretto contatto con il team di progettazione architettonica durante tutto il processo di creazione, garantendo che il modello finale non solo sia realizzato magnificamente, ma comunichi anche in modo accurato ed efficace l'intento progettuale principale.

Il futuro dei modelli in sezione: Orizzonti digitali e interattivi

Il modello in sezione non è una reliquia del passato; è un concetto che è in continua evoluzione con la tecnologia. Il futuro è una miscela di fisico e digitale, creando modi ancora più potenti e coinvolgenti per sperimentare la progettazione architettonica.

• Miglioramenti digitali: Immagina di puntare il tablet verso un modello in sezione fisica. Attraverso Realtà aumentata (Ar), potresti vedere sovrapposizioni digitali dei sistemi nascosti dell’edificio, come l'impianto idraulico o il cablaggio elettrico.
• Esperienze immersive: Con Realtà virtuale (VR), puoi fare un ulteriore passo avanti. Puoi prendere un modello di sezione digitale e “Entra,” permettendoti di camminare virtualmente attraverso gli spazi per avere un vero senso della loro scala, leggero, e l'atmosfera prima della posa di un singolo mattone.
• Funzionalità interattive: Gli stessi modelli fisici stanno diventando più dinamici. Ora spesso includono integrati, sistemi di illuminazione telecomandati, parti in movimento, e modulare, sezioni rimovibili che invitano gli spettatori a interagire ed esplorare il design in modo più pratico, modo memorabile.

Nonostante questi incredibili progressi digitali, il semplice, il potere tangibile di un modello fisico ben realizzato persiste. C'è un valore unico in un oggetto fisico condiviso attorno al quale una squadra può riunirsi per discutere, discussione, e perfezionare un design insieme.

Conclusione: Uno strumento per l'intuizione e l'ispirazione

Il modello in sezione architettonica è molto più di un semplice edificio in miniatura. È uno strumento profondo per l'analisi, uno strumento indispensabile per la comunicazione, e una profonda fonte di ispirazione progettuale. Colma elegantemente il divario tra il mondo astratto di un disegno bidimensionale e il mondo reale, esperienza tridimensionale di un edificio.

Che sia meticolosamente realizzato a mano in legno e schiuma, o generati digitalmente ed esplorati nella realtà virtuale, lo scopo fondamentale del modello di sezione rimane invariato: tagliare la pelle esterna di un disegno per rivelarne il cuore, la sua struttura, e la sua anima. Padroneggiare l'arte e la scienza del modello in sezione è un'abilità essenziale per qualsiasi architetto che mira a progettare con chiarezza, costruire con fiducia, e comunicare con impatto.

Domande frequenti (FAQ)

Q1: È un modello di sezione fisica incluso nel preventivo standard di un architetto?

UN: In genere, NO. Un preventivo architettonico standard copre servizi di progettazione professionale come disegni e gestione del progetto. La realizzazione di un modello fisico è considerata un servizio aggiuntivo perché richiede manodopera specializzata, Materiali, e tempo significativo. Di solito viene quotato separatamente se richiesto dal cliente.

Q2: Includere modelli di sezione in un portfolio aiuta un architetto?

UN: SÌ, assolutamente. Arricchisce significativamente il portfolio di un architetto. Mette in mostra la loro capacità di pensare e comunicare in tre dimensioni e dimostra una sofisticata comprensione dello spazio, struttura, e dettaglio. Questo è molto impressionante per i potenziali clienti, datori di lavoro, e istituzioni accademiche.

Q3: Qual è il vantaggio principale di un modello in sezione fisica rispetto a uno digitale?

UN: Il vantaggio principale è la sua presenza tangibile. Un modello fisico è un oggetto condiviso attorno al quale un gruppo di persone può riunirsi, puntare a, e discutere in una riunione. Questo diretto, l’interazione tattile può favorire un tipo di dialogo collaborativo diverso e talvolta più efficace rispetto a guardare uno schermo.

Q4: Qual è il primo passo nella creazione di un disegno di sezione?

UN: Il primo e più cruciale passo è scegliere il tuo “linea di taglio.” Devi pensare strategicamente a dove tagliare l'edificio. L'obiettivo è scegliere un percorso che riveli le relazioni più importanti e informative tra gli spazi chiave e gli elementi strutturali del tuo progetto.

Q5: Qual è la scala migliore per un modello in sezione?

UN: Non c'è singolo “migliore” scala; dipende sempre dallo scopo del modello. Per mostrare le relazioni complessive all'interno di un grande edificio, una scala più piccola come 1:100 O 1:200 è spesso efficace. Per mostrare la costruzione dettagliata, elementi di design degli interni, o giunzioni materiali, una scala più grande come 1:50, 1:25, o anche 1:10 è più appropriato.
